Uma caixa apoiada sobre uma mesa horizontal movimenta-se com velocidade constante, submetida exclusivamente à ação de três forças, conforme indica o esquema. [Figura] A força F1 é a que uma pessoa exerce empurrando a caixa ao longo da mesa; P a força peso da caixa e F2 é a resultante das forças: de reação da mesa sobre a caixa e de atrito que a mesa exerce sobre a caixa. Dos esquemas indicados, o que representa corretamente a soma vetorial das forças F1, F2 e P é:

Unesp 2009 · Fase não identificada na fonte · Objetiva

Física · Dinâmica, Vetores e composição de forças e movimentos, Leis de Newton

Uma caixa apoiada sobre uma mesa horizontal movimenta-se com velocidade constante, submetida exclusivamente à ação de três forças, conforme indica o esquema.

Caixa sobre mesa horizontal sujeita aos vetores F1 para a esquerda, F2 inclinado para cima e para a direita e peso P para baixo.

A força $\vec{F}_1$ é a que uma pessoa exerce empurrando a caixa ao longo da mesa; $\vec{P}$ a força peso da caixa e $\vec{F}_2$ é a resultante das forças: de reação da mesa sobre a caixa e de atrito que a mesa exerce sobre a caixa. Dos esquemas indicados, o que representa corretamente a soma vetorial das forças $\vec{F}_1$ , $\vec{F}_2$ e $\vec{P}$ é:

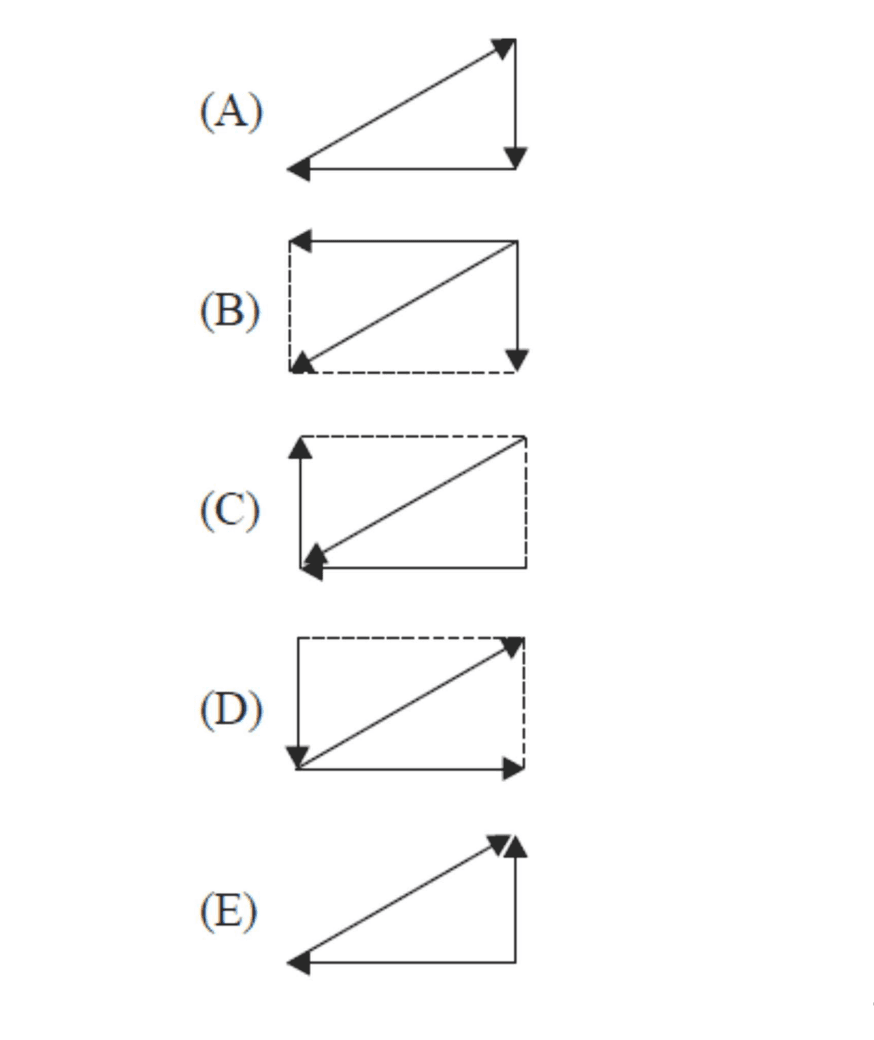

Cinco esquemas A a E para a soma vetorial das forças F1, F2 e P.

Ver gabarito

Alternativa A.

Gabarito conforme a coletânea de origem (Grupo Exatas).
