Unesp 2011 · Fase não identificada na fonte · Objetiva

Física · Eletrodinâmica, Circuitos elétricos, Associação de resistores, Potência elétrica

Três resistores, de resistências elétricas R1R_1, R2R_2 e R3R_3, um gerador G e uma lâmpada L são interligados, podendo formar diversos circuitos elétricos. Num primeiro experimento, foi aplicada uma tensão variável V aos terminais de cada resistor e foi medida a corrente i que o percorria, em função da tensão aplicada. Os resultados das medições estão apresentados no gráfico, para os três resistores.

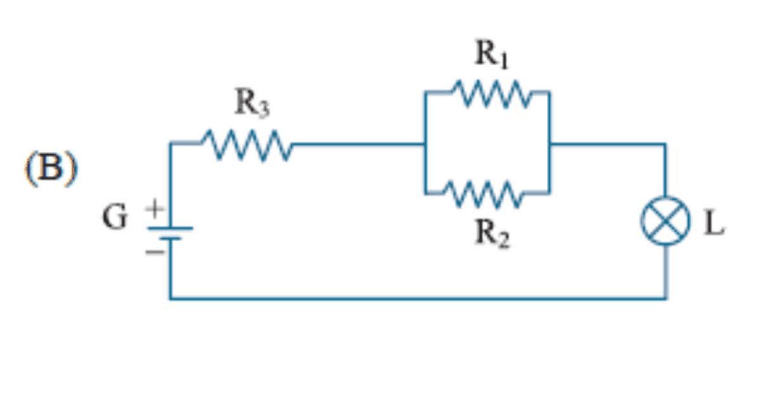

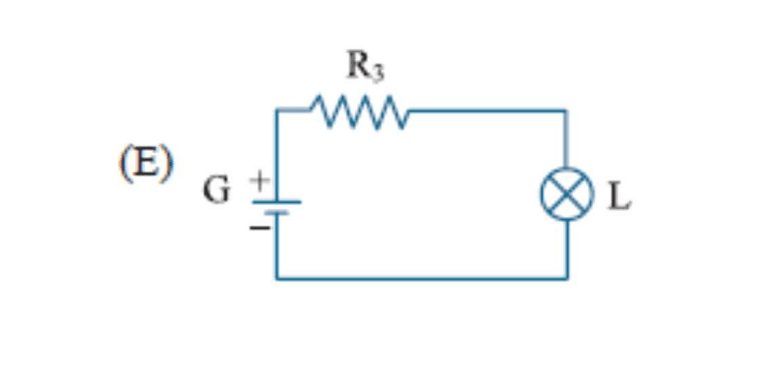

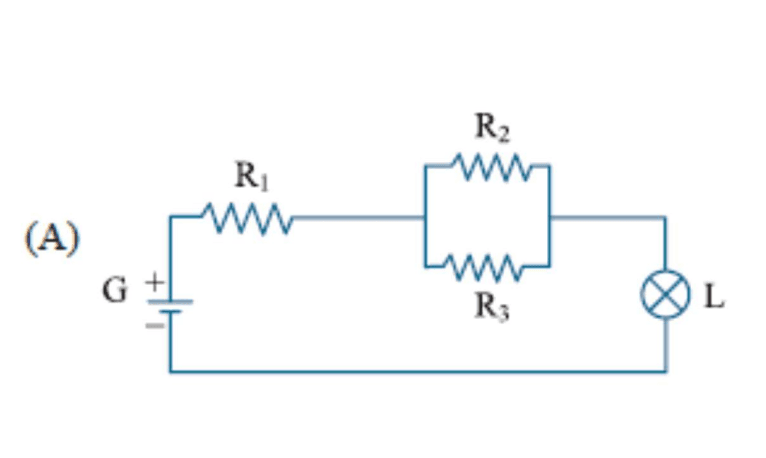

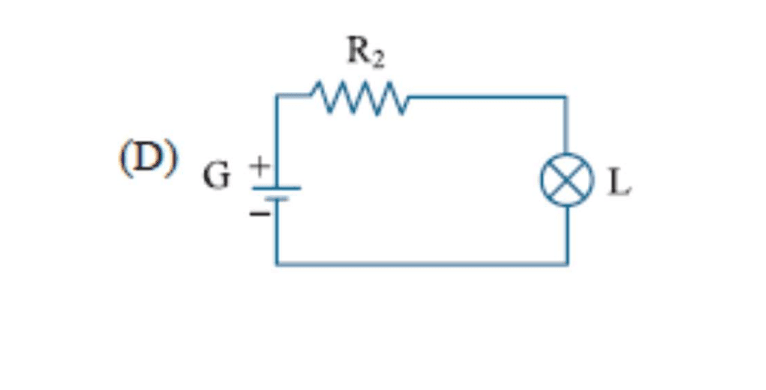

Considere agora os circuitos elétricos das alternativas abaixo. Em nenhum deles a lâmpada L queimou. A alternativa que representa a situação em que a lâmpada acende com maior brilho é

Ver gabarito

Alternativa E.

Gabarito conforme a coletânea de origem (Grupo Exatas).
