Física · Eletromagnetismo, Indução eletromagnética, Lei de Faraday, Lei de Lenz, Campo magnético de fios retilíneos

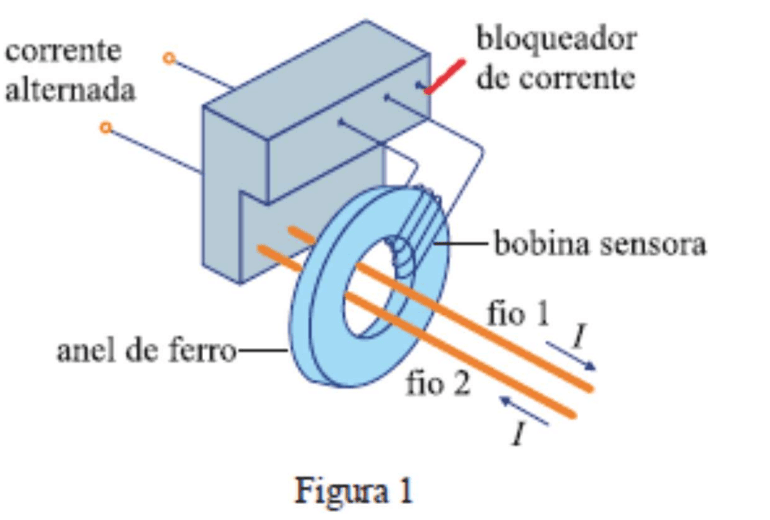

Uma das leis do Eletromagnetismo é a Lei de Indução de Faraday que, complementada com a Lei de Lenz, explica muitos fenômenos eletromagnéticos. A compreensão dessas leis e como as descrevemos têm permitido à humanidade criar aparelhos e dispositivos fantásticos, basta mencionar que elas são princípios fundamentais na geração de eletricidade. A Figura 1 mostra um desses dispositivos. Um dispositivo de segurança que permite interromper correntes elétricas em aparelhos de uso doméstico (um secador de cabelos, por exemplo) caso haja um curto-circuito no aparelho ou falha de aterramento. No esquema não está indicado o aparelho que será ligado aos fios 1 e 2. Estes passam pelo interior de um anel de ferro no qual é enrolada uma bobina sensora que, por sua vez, é conectada a um bloqueador de corrente. Se um curto-circuito ocorrer no aparelho e uma das correntes for interrompida, haverá uma corrente induzida na bobina (Lei de Indução de Faraday) que aciona o bloqueador de corrente.

A Figura 2 representa uma seção do anel de ferro (vista frontal) no qual é enrolado um fio (bobina). Um fio condutor, reto e comprido, passa pelo centro da argola e é percorrido por uma corrente I (o símbolo $\otimes$ designa o sentido da corrente entrando no fio 2), que aumenta com o tempo.

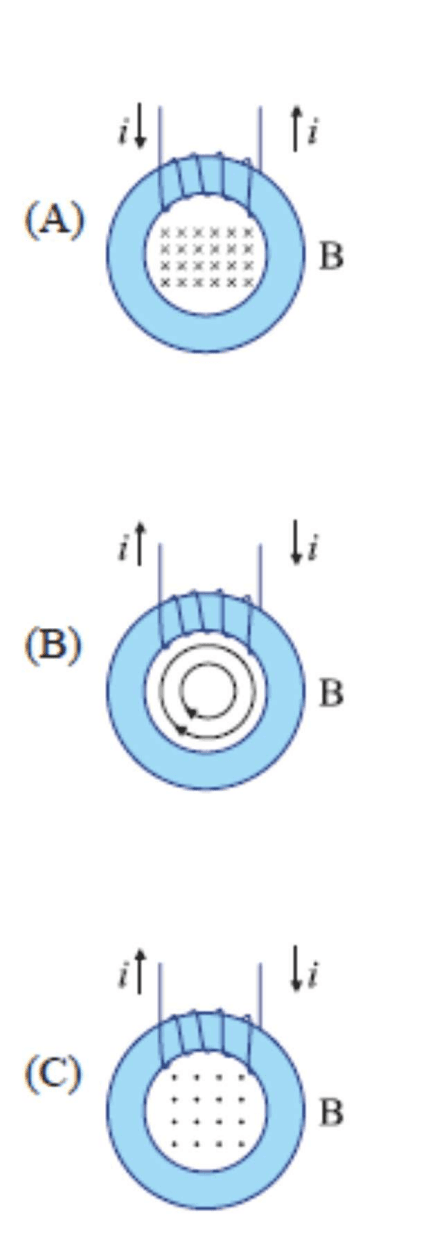

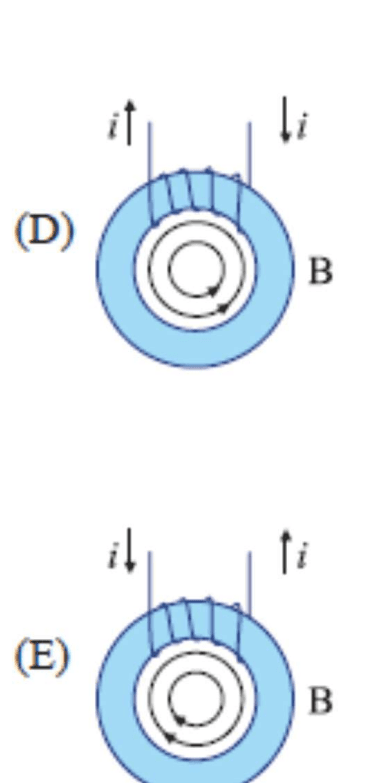

Qual das alternativas fornece corretamente linhas de campo do campo magnético B produzido pela corrente I e o sentido da corrente induzida i na bobina?
