Fuvest 2024 · Primeira fase · Questão 57 · Objetiva

Física · Associação de resistores, Circuitos elétricos, Corrente elétrica

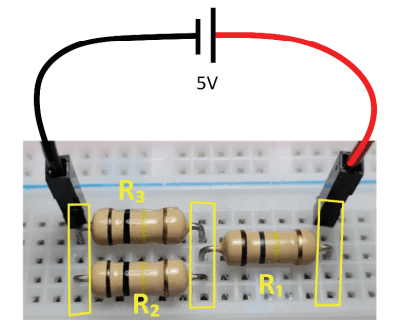

A foto a seguir mostra um circuito com três resistores (R1, R2 e R3) conectados em uma protoboard (base de contatos). Nesse tipo de placa, os cinco furos de uma mesma linha (indicados pelos retângulos amarelos) estão em curto, formando os nós do circuito. Os cabos vermelho e preto, por sua vez, estão conectados aos terminais de uma fonte contínua de 5V.

Se R1 = 150 kΩ\Omega e R2 = R3 = 100 kΩ\Omega, a corrente elétrica que passa pelo resistor R1 será de:

  1. 12,5 μ\muA
  2. 14,3 μ\muA
  3. 25,0 μ\muA
  4. 37,5 μ\muA
  5. 50,0 μ\muA
Ver gabarito

Alternativa C.
