Fuvest 2017 · Segunda fase · Questão 4 · Discursiva

Física · Associação de resistores, Circuitos elétricos, Potência elétrica

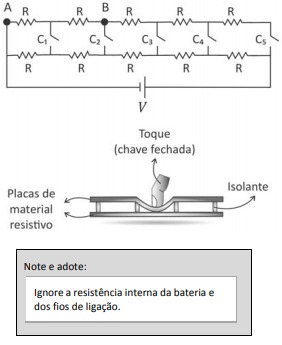

Telas sensíveis ao toque são utilizadas em diversos dispositivos. Certos tipos de tela são constituídos, essencialmente, por duas camadas de material resistivo, separadas por espaçadores isolantes. Uma leve pressão com o dedo, em algum ponto da tela, coloca as placas em contato nesse ponto, alterando o circuito elétrico do dispositivo. As figuras mostram um esquema elétrico do circuito equivalente à tela e uma ilustração da mesma. Um toque na tela corresponde ao fechamento de uma das chaves Cn, alterando a resistência equivalente do circuito.

A bateria fornece uma tensão V = 6 V e cada resistor tem 0,5 kΩ\Omega de resistência. Determine, para a situação em que apenas a chave C2 está fechada, o valor da

  1. resistência equivalente RE do circuito;
  2. tensão VAB entre os pontos A e B;
  3. corrente i através da chave fechada C2;
  4. potência P dissipada no circuito.

Questão discursiva: a fonte não traz resolução.
