Fuvest 2002 · Primeira fase · Objetiva

Física · Associação de resistores, Circuitos elétricos, Instrumentos e medidas elétricas

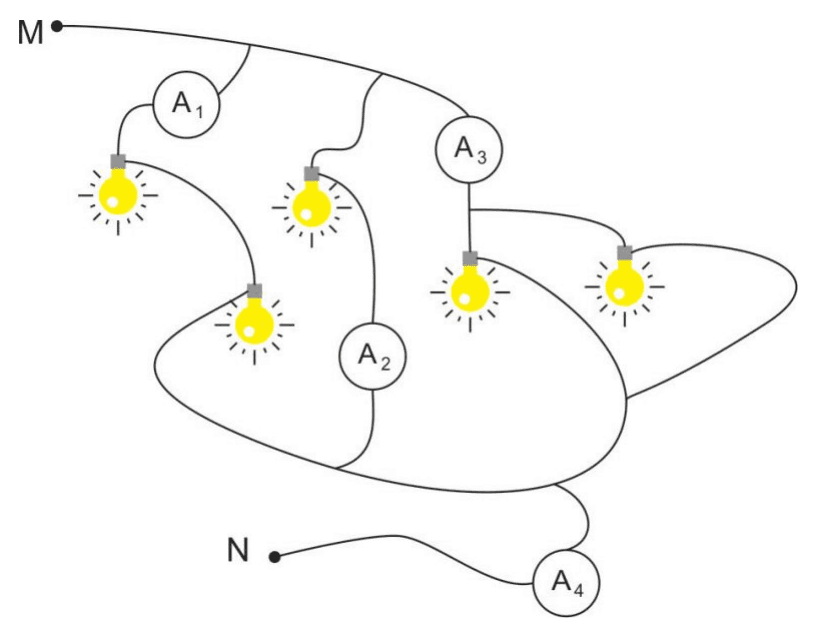

Para um teste de controle, foram introduzidos três amperímetros ( $A_1$ , $A_2$ e $A_3$ ) em um trecho de um circuito, entre M e N, por onde passa uma corrente total de $14\,\mathrm{A}$ (indicada pelo amperímetro $A_4$ ). Nesse trecho, encontram-se cinco lâmpadas, interligadas como na figura, cada uma delas com resistência invariável R. Nessas condições, os amperímetros $A_1$ , $A_2$ e $A_3$ indicarão, respectivamente, correntes $I_1$ , $I_2$ e $I_3$ com valores aproximados de

Trecho entre M e N com cinco lâmpadas, amperímetros A1, A2, A3 e A4 e suas conexões.

$I_1=1{,}0\,\mathrm{A}\quad I_2=2{,}0\,\mathrm{A}\quad I_3=11\,\mathrm{A}$
$I_1=1{,}5\,\mathrm{A}\quad I_2=3{,}0\,\mathrm{A}\quad I_3=9{,}5\,\mathrm{A}$
$I_1=2{,}0\,\mathrm{A}\quad I_2=4{,}0\,\mathrm{A}\quad I_3=8{,}0\,\mathrm{A}$
$I_1=5{,}0\,\mathrm{A}\quad I_2=3{,}0\,\mathrm{A}\quad I_3=6{,}0\,\mathrm{A}$
$I_1=8{,}0\,\mathrm{A}\quad I_2=4{,}0\,\mathrm{A}\quad I_3=2{,}0\,\mathrm{A}$

Ver gabarito

Alternativa C.

Gabarito conforme a coletânea de origem (Grupo Exatas).
