Física · Associação de resistores, Resistência elétrica e leis de Ohm, Leitura e interpretação de gráficos

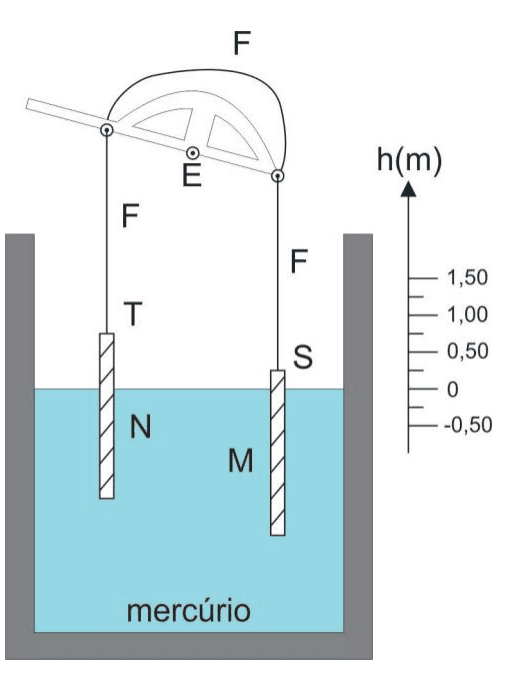

Duas barras M e N, de pequeno diâmetro, com 1,5 m de comprimento, feitas de material condutor com resistência de $R\,\Omega$ a cada metro de comprimento, são suspensas pelos pontos S e T e eletricamente interligadas por um fio flexível e condutor F, fixado às extremidades de uma alavanca que pode girar em torno de um eixo E. As barras estão parcialmente imersas em mercúrio líquido, como mostra a figura ao lado.

Quando a barra M está totalmente imersa, o ponto S se encontra na superfície do líquido, e a barra N fica com um comprimento de 1,0 m fora do mercúrio e vice-versa. Suponha que os fios e o mercúrio sejam condutores perfeitos e que a densidade das barras seja maior do que a do mercúrio.

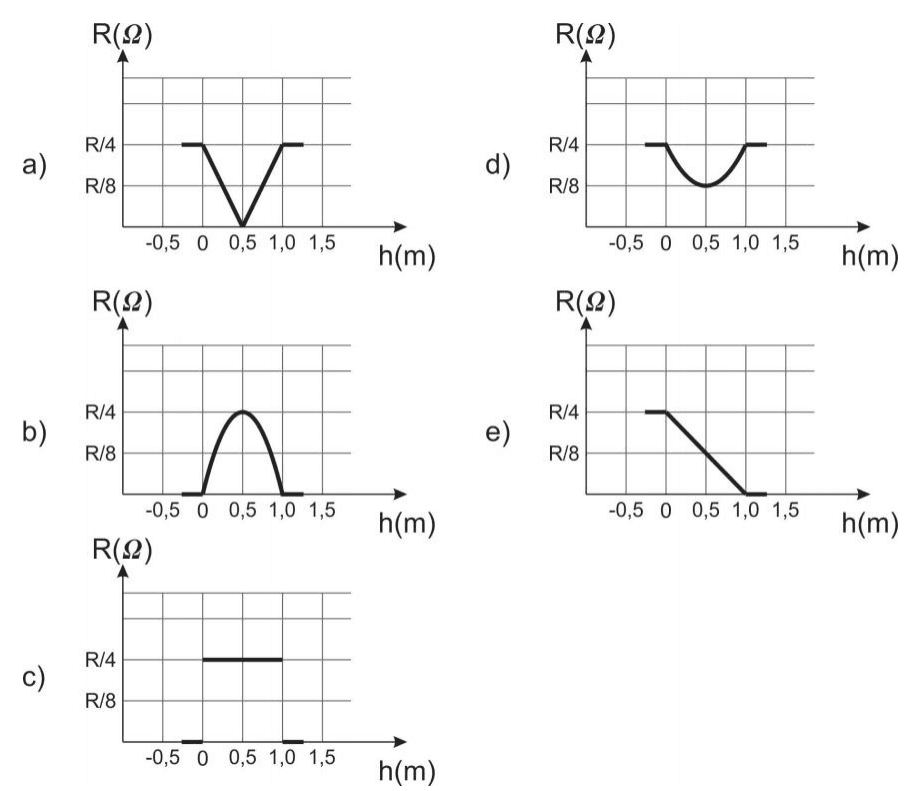

Quando o extremo S da barra M se encontra a uma altura h da superfície do mercúrio, o valor da resistência elétrica r, entre o fio F e o mercúrio, em função da altura h, é melhor representado pelo gráfico
