Fuvest 2004 · Primeira fase · Objetiva

Física · Circuitos elétricos, Associação de geradores

Seis pilhas iguais, cada uma com diferença de potencial V, estão ligadas a um aparelho, com resistência elétrica R, na forma esquematizada na figura. Nessas condições, a corrente medida pelo amperímetro A, colocado na posição indicada, é igual a

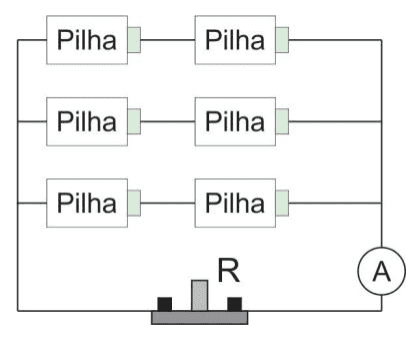

Seis pilhas em três ramos de duas pilhas, resistor R e amperímetro A.

$\dfrac{V}{R}$
$\dfrac{2V}{R}$
$\dfrac{2V}{3R}$
$\dfrac{3V}{R}$
$\dfrac{6V}{R}$

Ver gabarito

Alternativa B.

Gabarito conforme a coletânea de origem (Grupo Exatas).
