Física · Força magnética, Leitura e interpretação de gráficos

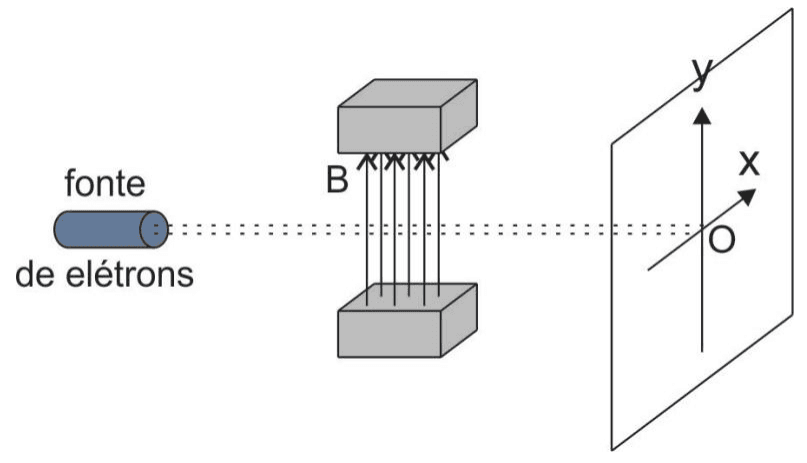

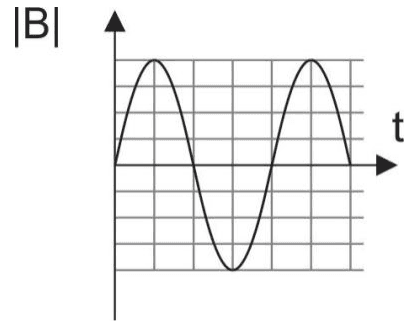

Assim como ocorre em tubos de TV, um feixe de elétrons move-se em direção ao ponto central O de uma tela, com velocidade constante. A trajetória dos elétrons é modificada por um campo magnético vertical B, na direção perpendicular à trajetória do feixe, cuja intensidade varia em função do tempo t como indicado no gráfico. Devido a esse campo, os elétrons incidem na tela, deixando um traço representado por uma das figuras abaixo.

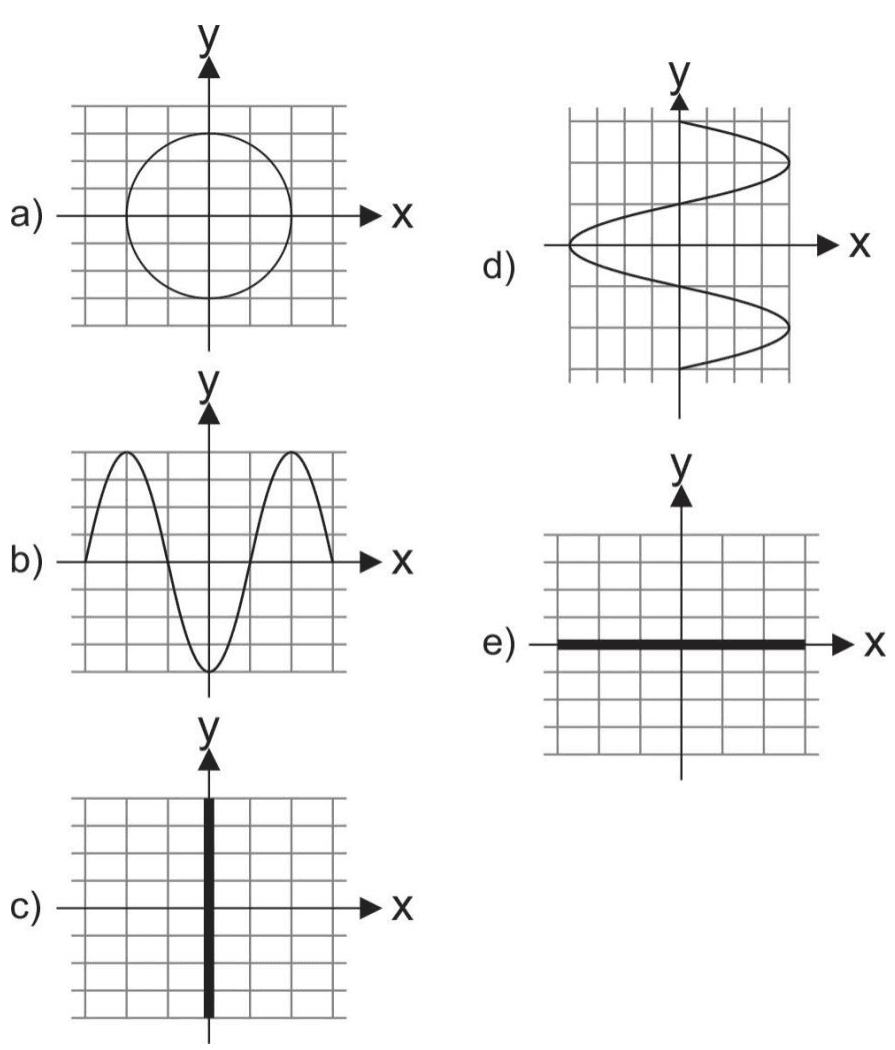

A figura que pode representar o padrão visível na tela é
