Física · Indução eletromagnética, Lei de Lenz, Bússolas e orientação magnética

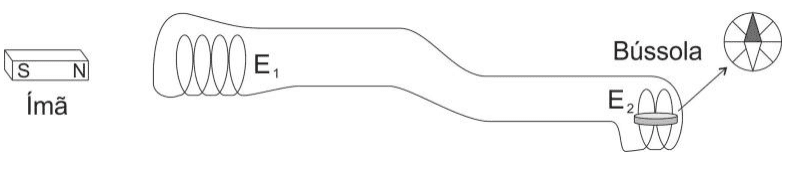

Em uma experiência, um longo fio de cobre foi enrolado, formando dois conjuntos de espiras, $E_1$ e $E_2$, ligados entre si e mantidos muito distantes um do outro. Em um dos conjuntos, $E_2$, foi colocada uma bússola, com a agulha apontando para o Norte, na direção perpendicular ao eixo das espiras.

A experiência consistiu em investigar possíveis efeitos sobre essa bússola, causados por um ímã, que é movimentado ao longo do eixo do conjunto de espiras $E_1$.

Foram analisadas três situações:

1. Enquanto o ímã é empurrado para o centro do conjunto das espiras E1.
2. Quando o ímã é mantido parado no centro do conjunto das espiras E1.
3. Enquanto o ímã é puxado, do centro das espiras E1, retornando à sua posição inicial.

Um possível resultado a ser observado, quanto à posição da agulha da bússola, nas três situações dessa experiência, poderia ser representado por
