Fuvest 2007 · Segunda fase · Discursiva

Física · Indução magnética, Lei de Lenz

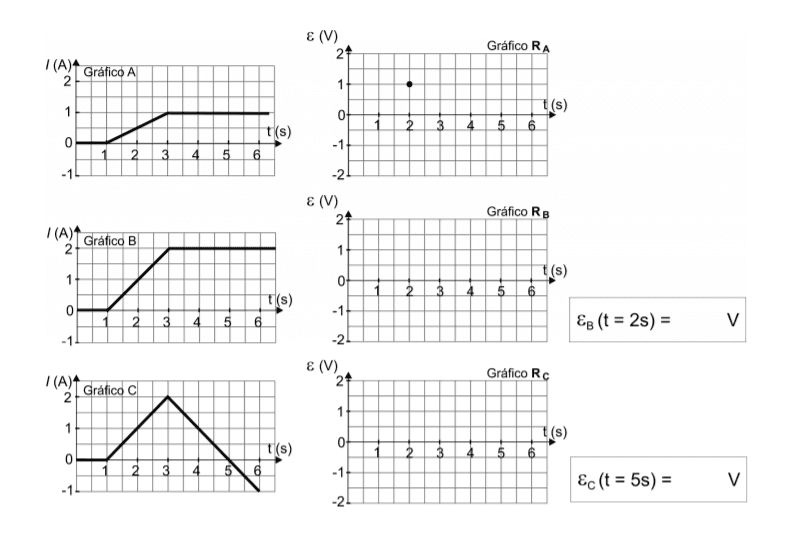

Duas bobinas iguais, B1 e B2, com seus eixos alinhados, são percorridas por uma mesma corrente elétrica e produzem um campo magnético uniforme no espaço entre elas. Nessa região, há uma espira, na qual, quando o campo magnético varia, é induzida uma força eletromotriz ε\varepsilon , medida pelo voltímetro. Quando a corrente I, que percorre as bobinas, varia em função do tempo, como representado no Gráfico A da folha de repostas, mede-se  ε\varepsilonA = 1,0 V, para o instante t = 2 s. Para analisar esse sistema,

  1. construa, na folha de respostas, o gráfico RA, da variação de ε\varepsilon , em função do tempo, para o intervalo entre 0 e 6 s, quando a corrente I varia como no Gráfico A.
  2. determine o valor de ε\varepsilonB para t = 2 s e construa o gráfico RB, da variação de ε\varepsilon , em função do tempo, para o intervalo entre 0 e 6 s, quando a corrente I varia como no Gráfico B.

  3. determine o valor de ε\varepsilonC para t = 5 s e construa o gráfico RC, da variação de ε\varepsilon , em função do tempo, para o intervalo entre 0 e 6 s, quando a corrente I varia como no Gráfico C.

    NOTE E ADOTE A força eletromotriz induzida em uma espira é proporcional à variação temporal do fluxo do campo magnético em sua área.

Questão discursiva: a fonte não traz resolução.
