Fuvest 2003 · Segunda fase · Questão 1 · Discursiva

Física · Óptica geométrica

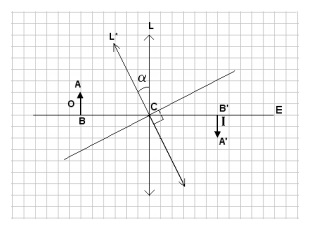

A figura na folha de respostas representa, na linguagem da óptica geométrica, uma lente L de eixo E e centro C, um objeto O com extremidades A e B, e sua imagem I com extremidades A' e B'. Suponha que a lente L seja girada de um ângulo α\alpha em torno de um eixo perpendicular ao plano do papel e fique na posição L* indicada na figura. Responda as questões, na figura da folha de respostas, utilizando os procedimentos e as aproximações da óptica geométrica. Faça as construções auxiliares a lápis e apresente o resultado final utilizando caneta.

  1. Indique com a letra F as posições dos focos da lente L.

  2. Represente, na mesma figura, a nova imagem I* do objeto O, gerada pela lente L*, assinalando os extremos de I* por A* e por B*.

Questão discursiva: a fonte não traz resolução.
