Fuvest 2019 · Segunda fase · Questão 5 · Discursiva

Física · Circuitos elétricos, Associação de resistores, Potência elétrica

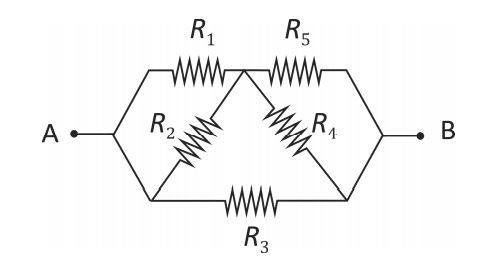

 Considere o circuito mostrado na figura, onde todos os resistores têm resistência R=200ΩR = 200\Omega . A diferença de potencial VABV_{AB} , entre os pontos A e B, é 120 V.

Determine

  1. a resistência ReqR_{eq} equivalente deste circuito;
  2. a corrente total i no circuito e a corrente i4i_4 no resistor R4R_4;
  3. a potência total P dissipada no circuito e a potência P3 dissipada no resistor R3.

Questão discursiva: a fonte não traz resolução.
