Fuvest 2014 · Segunda fase · Questão 3 · Discursiva

Física · Eletrodinâmica, Instrumentos e medidas elétricas, Circuitos elétricos

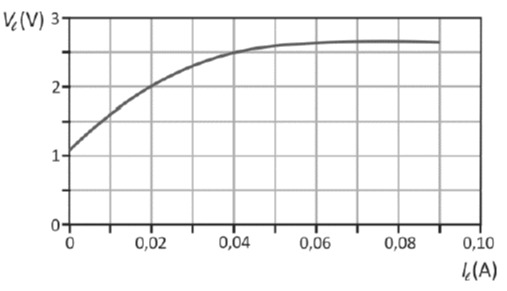

A curva característica de uma lâmpada do tipo led (diodo emissor de luz) é mostrada no gráfico da página de respostas. Essa lâmpada e um resistor de resistência R estão ligados em série a uma bateria de 4,5 V, como representado na figura abaixo. Nessa condição, a tensão na lâmpada é 2,5 V.

  1. Qual é o valor da corrente iR no resistor?
  2. Determine o valor da resistência R.

  3. A bateria de 4,5 V é substituída por outra de 3 V, que fornece 60 mW de potência ao circuito, sem que sejam trocados a lâmpada e o resistor. Nessas condições, qual é a potência PR dissipada no resistor?

Questão discursiva: a fonte não traz resolução.
