Fuvest 2013 · Segunda fase · Questão 2 · Discursiva

Física · Reflexão da luz, Espelhos planos, Refração da luz

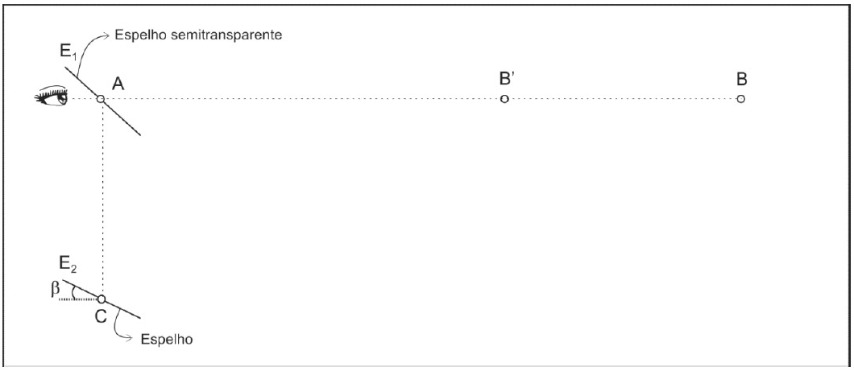

O telêmetro de superposição é um instrumento ótico, de concepção simples, que no passado foi muito utilizado em câmeras fotográficas e em aparelhos de medição de distâncias. Uma representação esquemática de um desses instrumentos está na página de respostas. O espelho semitransparente E1 está posicionado a 45o em relação à linha de visão, horizontal, AB. O espelho E2 pode ser girado, com precisão, em torno de um eixo perpendicular à figura, passando por C, variando-se assim o ângulo β\beta entre o plano de E2 e a linha horizontal. Deseja-se determinar a distância AB do objeto que está no ponto B ao instrumento.

  1. Desenhe na figura da página de respostas, com linhas cheias, os raios de luz que, partindo do objeto que está em B, atingem o olho do observador - um atravessa o espelho E1 e o outro é refletido por E2 no ponto C. Suponha que ambos cheguem ao olho do observador paralelos e superpostos.

  2. Desenhe, com linhas tracejadas, o trajeto aproximado de um raio de luz que parte do objeto em B', incide em C e é refletido por E2.

    Com o objeto em um ponto B específico, o ângulo β\beta foi ajustado em 44º, para que os raios cheguem ao olho do observador paralelos e superpostos. Nessa condição,

  3. determine o valor do ângulo γ\gamma entre as linhas AB e BC;

  4. com AC = 10 cm, determine o valor de AB.

Questão discursiva: a fonte não traz resolução.
