Fuvest 2008 · Segunda fase · Discursiva

Física · Lentes esféricas delgadas, Óptica geométrica

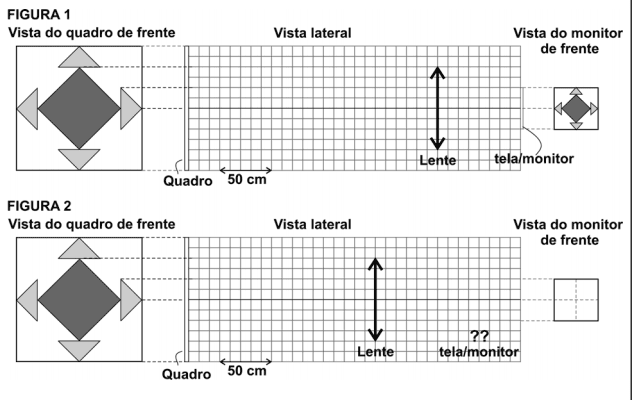

Em um museu, um sistema ótico permite que o visitante observe detalhes de um quadro sem se aproximar dele. Nesse sistema, uma lente convergente, de distância focal fixa, projeta a imagem do quadro (ou parte dela) sobre uma tela de receptores, que reproduzem essa imagem em um monitor (do mesmo tamanho da tela). O sistema pode ser aproximado ou afastado do quadro, pelo visitante, que deve ainda ajustar a distância entre a lente e a tela, para focalizar a imagem na tela. A Figura 1, da página de respostas, esquematiza a situação em que um quadro é projetado na tela/monitor. A Figura 2 esquematiza a situação em que o visitante aproxima a lente do quadro e ajusta a distância lentetela, obtendo uma imagem nítida na tela/monitor. Para verificar o que é observado, nesse caso, pelo visitante,

  1. assinale, na Figura 1 da página de respostas, traçando as linhas de construção necessárias, a posição do foco da lente, indicando-a pela letra F.
  2. assinale, na Figura 2 da página de respostas, traçando as linhas de construção necessárias, a nova posição da tela para que a imagem seja projetada com nitidez, indicando-a pela letra T.

  3. desenhe, na Figura 2, a imagem formada sobre a tela, tal como vista no monitor.

Questão discursiva: a fonte não traz resolução.
