Fuvest 2011 – Questão 4 – Física: Corrente elétrica

A conversão de energia solar em energia elétrica pode ser feita com a utilização de painéis constituídos por células fotovoltaicas que, quando expostas à radiação solar, geram uma diferença de potencial U entre suas faces. Para caracterizar uma dessas células (C) de 20 cm² de área, sobre a qual incide 1 kW/m² de radiação solar, foi realizada a medida da diferença de potencial U e da corrente I, variando-se o valor da resistência R, conforme o circuito esquematizado na figura abaixo. Os resultados obtidos estão apresentados na tabela.

Imagem incorporada pela fonte (Kuadro) sem texto alternativo; conteúdo a descrever na revisão.

U (volt)	l (ampère)
0,10	1,0
0,20	1,0
0,30	1,0
0,40	0,98
0,50	0,90
0,52	0,80
0,54	0,75
0,56	0,62
0,58	0,40
0,60	0,00

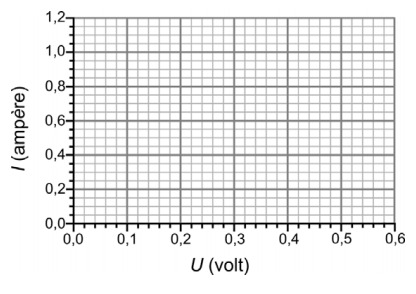

Faça o gráfico da curva I $\times$ U na figura impressa na folha de respostas (imagem abaixo).
Determine o valor da potência máxima P_m que essa célula fornece e o valor da resistência R nessa condição.
Determine a eficiência da célula C para U = 0,3 V.
NOTE E ADOTE
Eficiência = $\frac{P_{\mathrm{fornecida}}}{P_{\mathrm{incidente}}}$

Questão discursiva: a fonte não traz resolução.

Física · Corrente elétrica, Potência elétrica
