Fuvest 2006 · Segunda fase · Discursiva

Física · Instrumentos e medidas elétricas, Circuitos elétricos

A relação entre tensão e corrente de uma lâmpada L, como a usada em automóveis, foi obtida por meio do circuito esquematizado na figura 1, onde G representa um gerador de tensão variável. Foi medido o valor da corrente indicado pelo amperímetro A, para diferentes valores da tensão medida pelo voltímetro V, conforme representado pela curva L no Gráfico 1, da folha de resposta. O circuito da figura 1 é, então, modificado, acrescentando-se um resistor R de resistência 6,0 Ω\Omega em série com a lâmpada L, conforme esquematizado na figura 2.

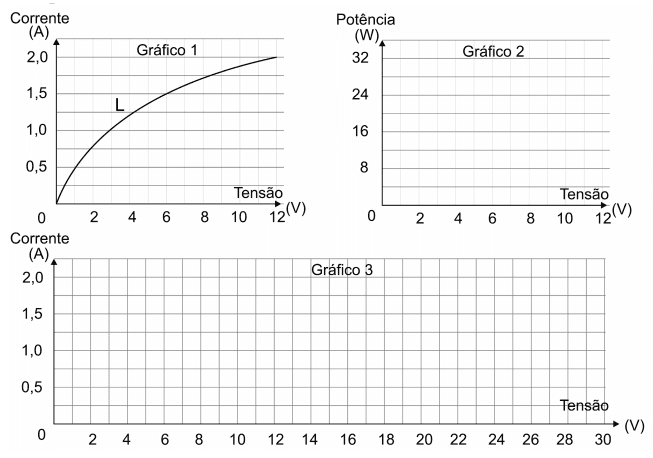

  1. Construa, no Gráfico 2 abaixo, o gráfico da potência dissipada na lâmpada, em função da tensão U entre seus terminais, para U variando desde 0 até 12 V.
  2. Construa, no Gráfico 1 abaixo, o gráfico da corrente no resistor R em função da tensão U aplicada em seus terminais, para U variando desde 0 até 12 V.

  3. Considerando o circuito da figura 2, construa, no Gráfico 3 da folha de resposta, o gráfico da corrente indicada pelo amperímetro em função da tensão U indicada pelo voltímetro, quando a corrente varia desde 0 até 2 A.

Questão discursiva: a fonte não traz resolução.
