Fuvest 2009 · Segunda fase · Discursiva

Física · Formação de imagens, Lentes esféricas delgadas

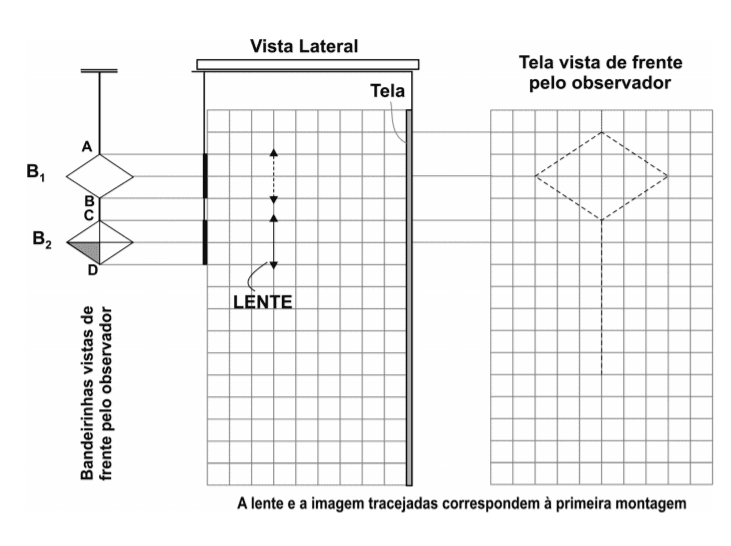

Na montagem de uma exposição, um decorador propôs a projeção, através de uma lente pendurada em um suporte fixo, da imagem de duas bandeirinhas luminosas, B1 e B2, sobre uma tela. Em sua primeira tentativa, no entanto, apenas a imagem de B1 pôde ser vista na tela (primeira montagem). Para viabilizar, então, sua proposta, o decorador deslocou a lente para baixo, obtendo, assim, as imagens das duas bandeirinhas sobre a tela (segunda montagem). As bandeirinhas encontram-se reproduzidas na folha de respostas, assim como, em linhas tracejadas, a posição da lente e a imagem obtida na primeira montagem. Para visualizar as imagens que passam a ser observadas na segunda montagem, utilizando o esquema da folha de respostas:

  1. Determine, a partir da imagem correspondente à primeira montagem (em linha tracejada), a posição do foco da lente, identificando-a na figura pela letra F.
  2. Construa a imagem completa que a bandeirinha B2 projeta sobre a tela, na segunda montagem, traçando as linhas de construção necessárias e indicando as imagens de C e D, por C' e D', respectivamente.

  3. Construa a imagem completa que a bandeirinha B1 projeta sobre a tela, na segunda montagem, traçando as linhas de construção necessárias e indicando as imagens de A e B, por A' e B', respectivamente.

Questão discursiva: a fonte não traz resolução.
